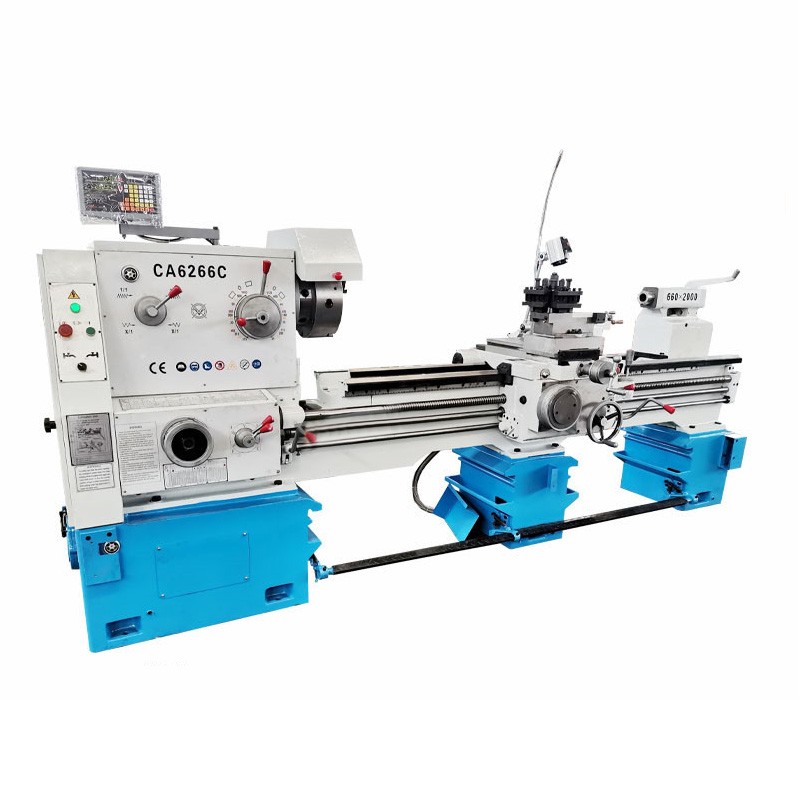

CA6266普通馬鞍車床
CA系列普通臥式車床適用于車削內外圓柱面，圓錐面及其它旋轉面，車削各種公制、英制、模數和徑節螺紋，并能進行鉆孔和拉油槽等工作，是通用性非常強的臥式車床，廣泛適用于各種軸類和盤類零件的批量加工。
立即咨詢
聯系熱線 15863228629
CA系列普通臥式車床適用于車削內外圓柱面，圓錐面及其它旋轉面，車削各種公制、英制、模數和徑節螺紋，并能進行鉆孔和拉油槽等工作，是通用性非常強的臥式車床，廣泛適用于各種軸類和盤類零件的批量加工。
該系列車床床身寬于一般車床，導軌寬度400mm具有較高的剛度，導軌面經中頻淬火，經久耐磨。
機床操作靈便集中，溜板設有快移機構。采用單手柄形象化操作，宜人性好。
機床結構剛度與傳動剛度均高于一般車床，功率利用率高，適于強力切削。
機床出廠前嚴格按照檢驗程序?qū)C(jī)床進行檢驗，并做強力切削試驗，保證機床具有良好的的精度穩定性和加工的可靠性.
| 技術參數Specifications | CA6166 CA6166B CA6166C | CA6266 CA6266B CA6266C | |
| 床身更大工件直徑Max. Swing over bed | 660mm | ||
| 刀架上更大工件直徑Max. Swing over carriage | 400mm | ||
| 馬鞍槽更大工件直徑Max. swing in gap | -- | 880mm | |
| 馬鞍槽有效長度Effective gap length | -- | 210mm | |
| 更大工件長度Max. length of work piece | 750mm/1000mm/1500mm/2000mm/2200mm/3000mm/4000mm | ||
| 床身寬度Width of bed | 400mm | ||
| 刀桿截面Section of turning tool | 25x25mm | ||
| 主軸 | 主軸轉速范圍Spindle speeds | 10-1400rpm/16-1400rpm（24steps） | |
| Spindle | 主軸內孔Hole through spindle | 52mm.（80mm）. [105mm] | |
| 主軸孔錐度Spindle taper | 莫式NO.6（MT6）（Φ90 1：20）[Φ113 1：20] | ||
| 進給 | 進給數量Number of feeds | 64種（for each） | |
| Feed | 公制螺紋Range of metric threads（kinds） | （1-192mm）44種（44kinds） | |
| 英制螺紋Range of inch threads（kinds） | （2-24tpi）21種（21kinds） | ||
| 模數螺紋Range of module threads（kinds） | 0.25-48(模數39種)(Moduie39kinds) | ||
| 徑節螺紋Range of pitch threads（kinds） | 1-96DP(37種)（37kinds） | ||
| 尾座 | 尾座主軸更大行程Max. tail stock spindle travel | 150mm | |
| Tailstock | 尾座主軸直徑Tail stock spindle diameter | 75mm | |
| 尾座主軸孔錐度Taper of tail stock spindle center hole | 莫氏NO.5(MT5) | ||
| 主電機Main motor | 7.5KW(10HP) | ||
| 包裝尺寸 | Overall dimensions for750mm | 2550x1140x1750 | |
| Packing dimensions (L*W*Hmm) | Overall dimensions for1000mm | 2700x1140x1750 | |
| Overall dimensions for1500mm | 3200x1140x1750 | ||
| Overall dimensions for2000mm | 3700x1140x1750 | ||
| Overall dimensions for2200mm | 4030x1140x1750 | ||
| Overall dimensions for3000mm | 4850x1140x1750 | ||
| Overall dimensions for4000mm | 5800x1140x1750 | ||
| 重量 | Length | 毛重 凈重 | |
| Weight (kg) | G.W N.W. | ||
| Weight for 750mm | 2380 2260 | ||
| Weight for 1000mm | 2570 2450 | ||
| Weight for 1500mm | 2810 2640 | ||
| Weight for 2000mm | 3050 2880 | ||
| Weight for 2200mm | 3390 3180 | ||
| Weight for 3000mm | 3930 3687 | ||
| Weight for 4000mm | 4580 4200 | ||
