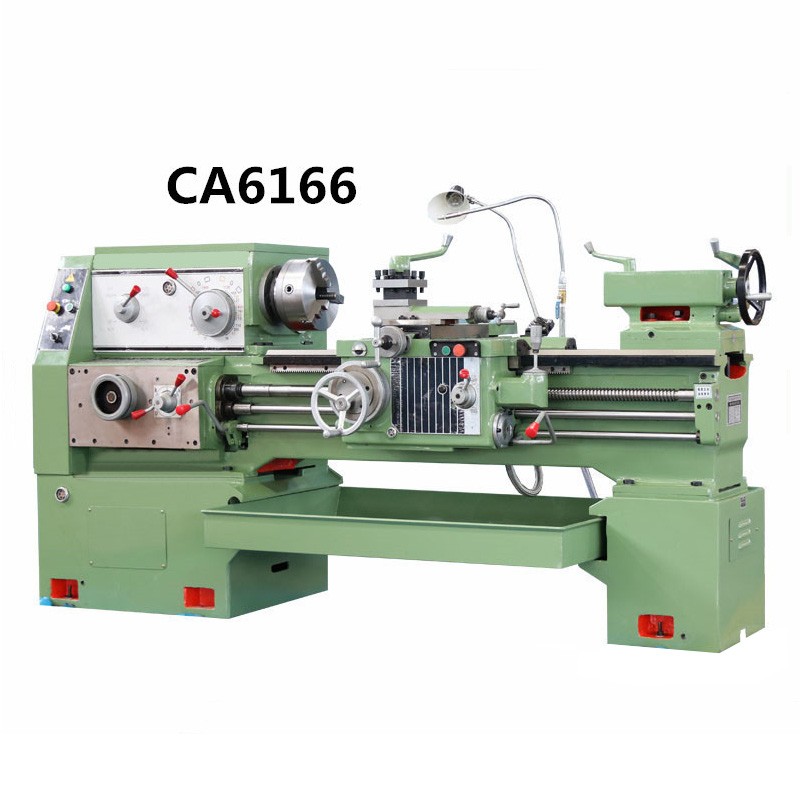

CA6166普通車床
CA系列普通臥式車床適用于車削內外圓柱面，圓錐面及其它旋轉面，車削各種公制、英制、模數和徑節螺紋，并能進行鉆孔和拉油槽等工作，是通用性非常強的臥式車床，廣泛適用于各種軸類和盤類零件的批量加工。
立即咨詢
聯系熱線 15863228629
◆CA系列普通臥式車床適用于車削內外圓柱面，圓錐面及其它旋轉面，車削各種公制、英制、模數和徑節螺紋，并能進行鉆孔和拉油槽等工作，是通用性非常強的臥式車床，廣泛適用于各種軸類和盤類零件的批量加工。
◆該系列車床床身寬于一般車床，導軌寬度400mm具有較高的剛度，導軌面經中頻淬火，經久耐磨。
◆機床操作靈便集中，溜板設有快移機構。采用單手柄形象化操作，宜人性好。
◆機床結構剛度與傳動剛度均高于一般車床，功率利用率高，適于強力切削。
◆機床出廠前嚴格按照檢驗程序?qū)C(jī)床進行檢驗，并做強力切削試驗，保證機床具有良好的的精度穩定性和加工的可靠性.
| 型號 | CA6161 | CA6261 | CA6166 | CA6266 | CA6180 | CA6280 | |
| CA6161B | CA6261B | CA6166B | CA6266B | CA6180B | CA6280B | ||
| 技術參數 | CA6161C | CA6261C | CA6166C | CA6266C | CA6180C | CA6280C | |
| 床身上更大工件直徑 | 610mm | 660mm | 800mm | ||||
| 刀架上更大工件直徑 | 370mm | 400mm | 540mm | ||||
| 馬鞍槽更大工件直徑 | — | 830mm | — | 880mm | — | 1020mm | |
| 馬鞍槽有效長度 | — | 210mm | — | 210mm | — | 210mm | |
| 更大工件長度 | 750/1000/1500/2000/3000mm | ||||||
| 床身寬度 | 400mm | ||||||
| 刀桿截面 | 25×25mm | ||||||
| 主軸 | 主軸轉速范圍 | 10-1400rpm/16-1400（24 steps） | |||||
| 主軸內孔 | 52mm、（80mm）、(104mm） | ||||||
| 主軸孔錐度 | 莫氏NO.6（MT6）（Φ90 1:20）（Φ113 1:20） | ||||||
| 進給 | 進給數量 | 64種(for each) | |||||
| 公制螺紋 | （1-192mm）44種（44 kinds） | ||||||
| 英制螺紋 | （1-24tpi）21種（21 kinds） | ||||||
| 模數螺紋 | 0.25-48（模數39種）（Modoule 39 kinds） | ||||||
| 徑節螺紋 | 1-96DP(37種）（37 kinds） | ||||||
| 尾座 | 床身主軸更大行程 | 150mm | |||||
| 床尾主軸直徑 | 75mm | ||||||
| 床尾主軸孔錐度 | 莫氏NO.5（MT5） | ||||||
| 主電機 | 7.5KW（10HP） | ||||||
| 包裝尺寸 | Overall dimensions for 750mm | 2440x1140x1750 | 2440x1140x1750 | 2440x1140x1750 | |||
| (L×W×H）mm | Overall dimensions for 1000mm | 2650x1140x1750 | 2650x1140x1750 | 2650x1140x1750 | |||
| Overall dimensions for 1500mm | 3150x1140x1750 | 3150x1140x1750 | 3150x1140x1750 | ||||
| Overall dimensions for 2000mm | 3650x1140x1750 | 3650x1140x1750 | 3650x1140x1750 | ||||
| Overall dimensions for 3000mm | 4800x1140x1750 | 4800x1140x1750 | 4800x1140x1750 | ||||
| 重量 | Length | 毛重 | 凈重 | 毛重 | 凈重 | 毛重 | 凈重 |
| (kg) | Weight for 750mm | 2300 | 2180 | 2380 | 2260 | 2520 | 2400 |
| Weight for 1000mm | 2380 | 2250 | 2570 | 2450 | 2720 | 2560 | |
| Weight for1500mm | 2577 | 2437 | 2810 | 2640 | 2980 | 2800 | |
| Weight for 2000mm | 2940 | 2787 | 3050 | 2880 | 3260 | 3087 | |
| Weight for 3000mm | 3600 | 3450 | 3930 | 3687 | 4200 | 3887 | |
